Le poste à galène pour les nuls, suite…


Après toutes ses explications nous allons pouvoir appréhender la réalisation du poste à galène.

la figure 1 montre le schéma d’un poste à galène simple

Schéma PAG

Figure 1

C’est donc le poste du débutant, il fonctionnera à coup sur si vous observez les conseils de réalisation.

Que trouve t’on sur ce schéma et comment le lire ?

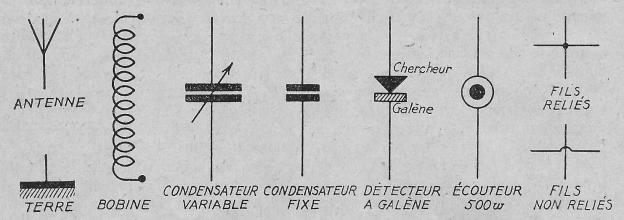

Il faut apprendre à reconnaitre les composants à la vue des symboles sur le schéma, la figure 2 vous aidera.

symboles composants

Figure 2

Figure 1, à gauche, ce qui ressemble à un ressort est une bobine, on dit aussi self.

C’est elle qui en association avec le condensateur variable CV  (monté en parallèle) va déterminer la longueur d’onde que l’on veut recevoir (= fréquence).

Le symbole avec une flèche représente le détecteur à galène, le reste ne pose pas de difficulté de compréhension.

Le plus gros travail sera de confectionner la bobine, voilà ses caractéristiques :

Le support sera un tube de carton ou de PVC de 30 mm de diamètre.

Bobine

La bobine

Pour la gamme PO, il vous faudra bobiner à spires jointives une centaine de spires.

Pour les GO, 300 spires seront nécessaires.

Utiliser du fil émaillé de 40/100

Le condensateur variable aura une capacité maximum de 500 pF.

CV

Le condensateur variable de 300 pF

En parallèle sur les écouteurs, mettre un condensateur de 1500 à 2000 pF (non représenté sur le schéma). Ce dernier n’est pas toujours nécessaire car la capacité formée par les deux fils du casque est souvent suffisante.

Dans un premier temps, pour faire les essais vous aurez avantage à remplacer le détecteur à galène par une diode au germanium. Ceci vous permettra de mettre au point votre appareil plus facilement. Quand tout fonctionnera correctement, remplacer la diode par le détecteur à galène.

File:Electronic component germanium diode.jpg

Diode au germanium

Si l’antenne est très longue, mettre un condensateur de 200 pF en série dans l’antenne, ceci évitera que le circuit oscillant (bobine + CV) soit trop amorti. Vous obtiendrez ainsi une meilleure sélectivité. Les valeurs données ici ne sont pas critiques.

Faites moi part de vos résultats : leconte.alain@orange.fr

A suivre, prochain article, les trois vies du poste à galène….

Alain F1BGI
