Avec le multimètre, on peu dire que le signal tracer est l’outil  quasi indispensable  pour les dépanneurs radio.

C’est pourquoi, de l’avis général des participants, les premiers travaux pratiques devaient commencer par la réalisation de ce petit appareil très simple à réaliser et qui va rendre de nombreux services.

Notre choix s’est porté sur un signal tracer injecteur.

Pour les débutants, je précise qu’il s’agit en fait d’un multivibrateur fonctionnant aux environs de  2 à 3 KHz sur sa  fréquence fondamentale

Ce type de montage générant des signaux carrés, de nombreuses fréquences harmoniques  atteignent les petites et grandes ondes.

Cette caractéristique en fait l’instrument d’investigation (presque) idéal pour tester le fonctionnement des différents étages d’un poste radio.

Le matériel :

2 Transistors 2N2222 ou équivalents

2 Résistances de 470 Ohms

2 Résistances de 10 000  Ohms

3 condensateurs de 22 nF dont un isolé à 400 Volts

1 Inter poussoir

1 Pince crocodile

1 Platine  perforée (à bandes)

1 Pile de 1.5 Volts

1 Tube plastique

Du fil de câblage

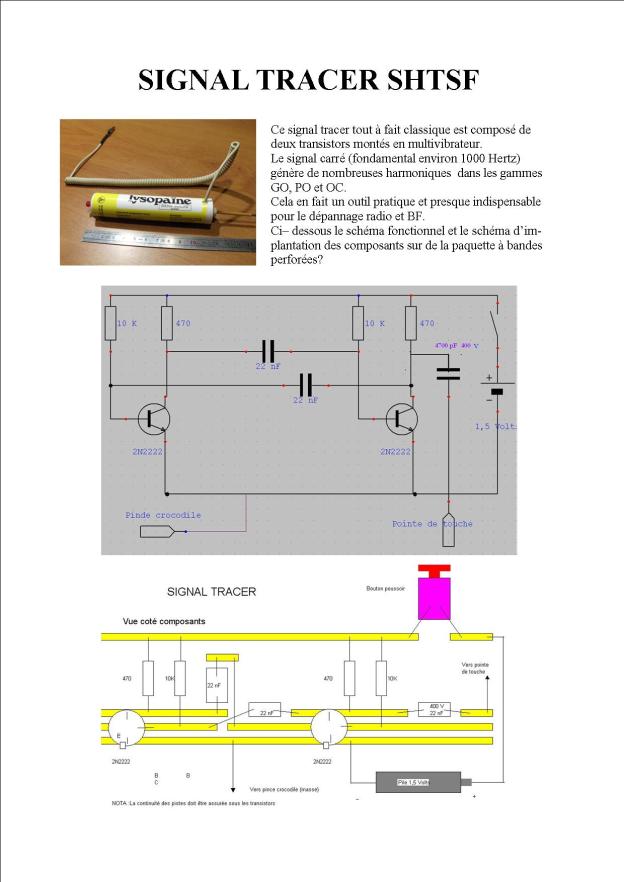

 Le Schéma fonctionnel :

 4 Signal tracer sont terminés et fonctionnent :
