Les ateliers Rétro ont repris à la SHTSF, et j’avais besoin d’un outil pratique et pédagogique pour expliquer le fonctionnement de nos chères radios.

L’idée était de pouvoir à tout moment démontrer par la pratique les explications théoriques exposées au tableau.

Un ancien Sonneclair HD6 Luxe sorti de son ébénisterie fera l’affaire.

C’est un modèle on ne peut plus classique équipé de tubes noval (EL84, EBF80, EBF80,ECH81, EZ80) réception sur cadre à air.

Après avoir remplacé les condensateurs de filtrage, quelques découplages et liaison, il est comme neuf !

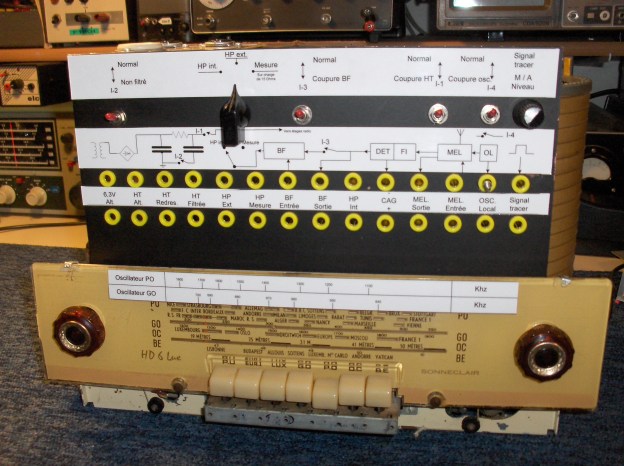

Je démonte la face avant équipée du haut parleur, et je la remplace par une plaque d’époxy.

Je l’équipe de prises bananes, d’interrupteurs et d’un commutateur.

C’est sur ces connecteurs que je vais faire arriver et partir les différents signaux et tensions.

Un petit schéma synoptique de superhétérodyne permet le repérage des différents points de connexion.

Par le biais du des connecteurs, il est aussi possible de substituer certains étages d’un poste en panne par le Didacto Radio

Denier point, pourquoi ne pas en profiter pour y ajouter un testeur d’Oeil Magique, c’est chose faite en ajoutant quelques supports courants.

Un signal tracer injecteur complète le tout, il s’agit d’un multivibrateur fait avec une double triode genre ECC82

Un potentiomètre de d’atténuation permet de « doser » le niveau de sortie

Voilà, quelques heures de travail et « l’outil » est prêt à rendre de nombreux services aux pédagogues de la SHTSF.
