Un cadeau d’un Rétro Actif, merci Claude !

Recherche minutieuse sur le Net, mais rien ne correspond à ce modèle, je télécharge quand même le schéma d’un autre modèle de la marque qui comporte des similitudes.

Après repérage des lampes et de leurs fonctions, je m’aperçois que le câblage des filaments est erroné, je le refais  en câblant tout en parallèle, ce qui me permettra d’utiliser une alimentation classique.

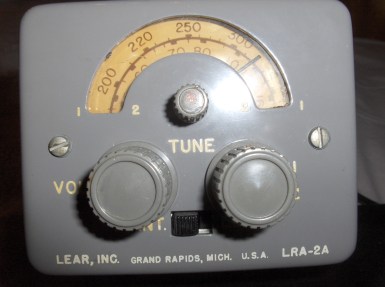

Ce petit récepteur américain de marque LEAR type LRA-2A comporte deux gammes d’ondes

• 200 à 400 KHz couvrant la gamme des balises aéronautiques et une partie des grandes ondes
•  550 à 1600 KHz (les petites ondes)

La prise multibroches à l’arrière permettait le raccordement avec le circuit électrique de l’avion (alimentation, casque, antenne et cadre)

Un commutateur à glissière permet de choisir la réception sur cadre (goniomètre) ou sur antenne.

Il faut l’alimenter en 12 Volts pour les filaments et une tension anodique (250 Volts) par des sources extérieures.

Sur l’aéronef, la haute tension devait être fournie par une commutatrice ou une alimentation par vibreur.

Première constatation, l’appareil à déjà subit des interventions, un schéma serait donc

Les tubes utilisés sont de la série miniature 6.3Volts

6BE6 Oscillateur / mélangeur

6BA6 Ampli FI

6AT6 Détection et préampli BF

6AK6 Ampli BF

Donc du très classique !













Visiblement le commutateur antenne/ cadre à lui aussi subit des modifications, aussi je supprime complètement son câblage, le poste pour le moment ne fonctionnera que sur antenne.

En examinant le câblage je constate que la lampe BF de puissance ne correspond pas à la 6AK6

Modification faite ultérieurement ou utilisation de cette lampe pour un autre fonction, je n’en sais rien !

Je décide donc de la recâbler en penthode BF, sachant que je souhaite faire fonctionner l’appareil sur haut parleur.

Essai sur alimentation universelle, problème au niveau de l’accord, le bobinage de ce circuit est coupé.

Heureusement la coupure est au niveau de la cosse de raccordement, une soudure et c’est bon.

Par sécurité je remplace quelques condensateurs papier.

Réception du bas de la gamme des GO, Radio Alger se fait entendre sur antenne extérieure.

la balise locale LHO sur 346 KHz (Le Havre Octeville 76 49.35.51N 00.01.05E) en télégraphie lente modulée se fait entendre également.

Reste à réaliser une alimentation, tout à fait classique : Un transfo de récupération, une EZ80 et une cellule de filtrage et le tour est joué.

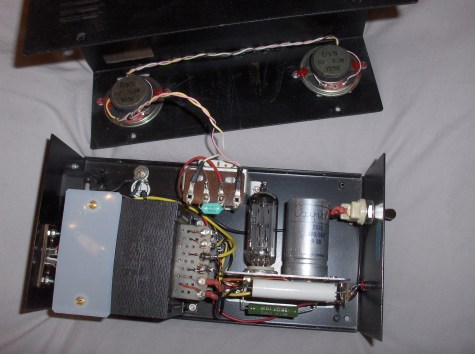

Dans le boitier de l’alimentation, j’ajoute un transfo de sortie et deux petits haut parleurs de 8 Ohms montés en parallèle (je n’avais pas la place de mettre un grand HP)..

Sur cette photo, la prise 4 broches (type pile de transistor) et en doublon les 3 douilles bananes femelles permettant l’alimentation de tout autre appareil.

A noter que le potentiomètre noté « volume » agit non pas sur la BF mais commande le gain du tube FI.

S’agissant d’un récepteur gonio, il n’y a pas de CAG.

J’ai ajouté deux lucioles pour l’éclairage du cadran, et établi la liaison à l’alimentation par une prise quatre broches ( masse, 6.3 Volts, HT et transfo de sortie).

L’entrée antenne se fait maintenant par une prise BNC

Les 3  boutons ne sont pas d’origine.
