Protection pour une alimentation 12 Volts


Ou plutôt protection du  ou des circuits alimentés !

Je pense que c’est arrivé à bon nombre d’entre nous, un transistor ballast en court circuit et c’est le drame, le merveilleux poste pour lequel on a économisé part en fumée.

La description de ce petit circuit est faite ici par Vianney F4GYB et le montage peut s’adapter sur toutes les alimentations.

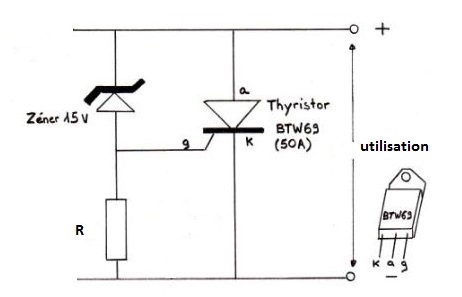

Voilà le schéma, les valeurs sont données pour une alimentation 12 Volts (valeur nominale 13.8 Volts).

S’il n’est pas présent, ne pas oublier d’ajouter un fusible en amont.

Protection surtension 15V DC  schema

Le schéma fonctionnel

IMG_6133

Détail du montage pratique

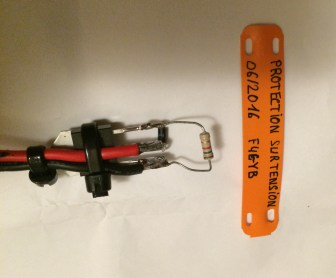

IMG_6123

Ne pas oublier la signalétique



IMG_6125

Un œuf « Kinder surprise » fera l’affaire pour isoler les composants

Vous pouvez télécharger le dossier au format PDF ici :

Protection contre les surtensions
